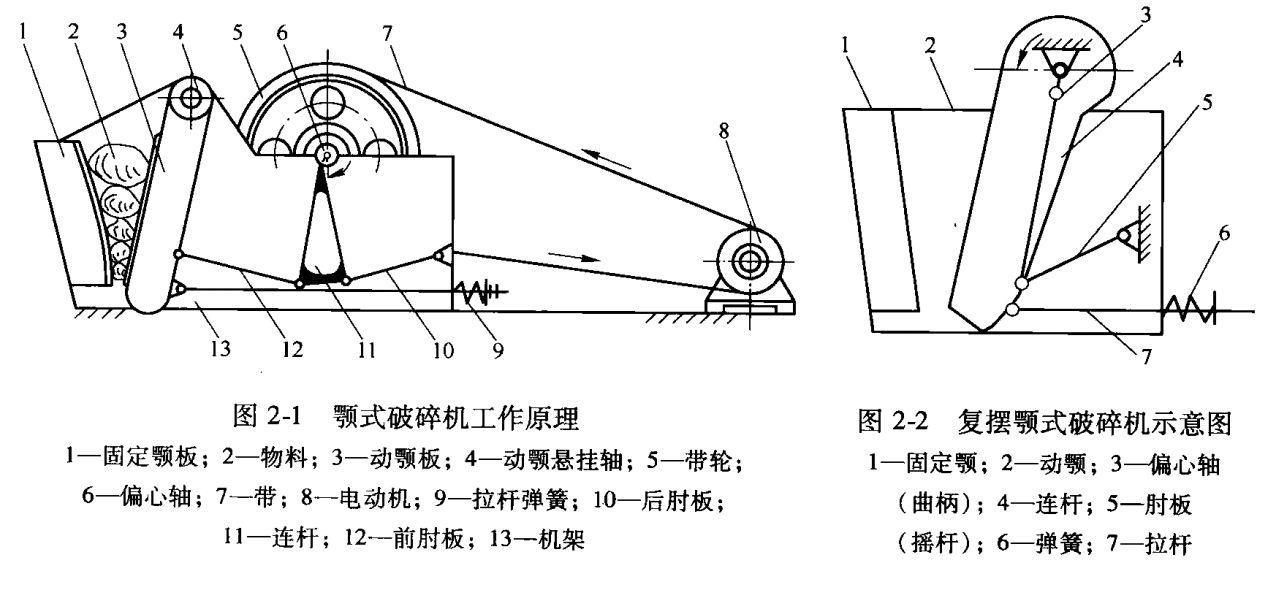

大型顎式破碎機一般都是型號在750×1060靠上的鄂破機設備，那么在當前的大型顎式破碎機中都有哪幾種型號呢？下面小編為您總結闡述下大型顎式破碎機型號有幾種？

    大型鄂式破碎機

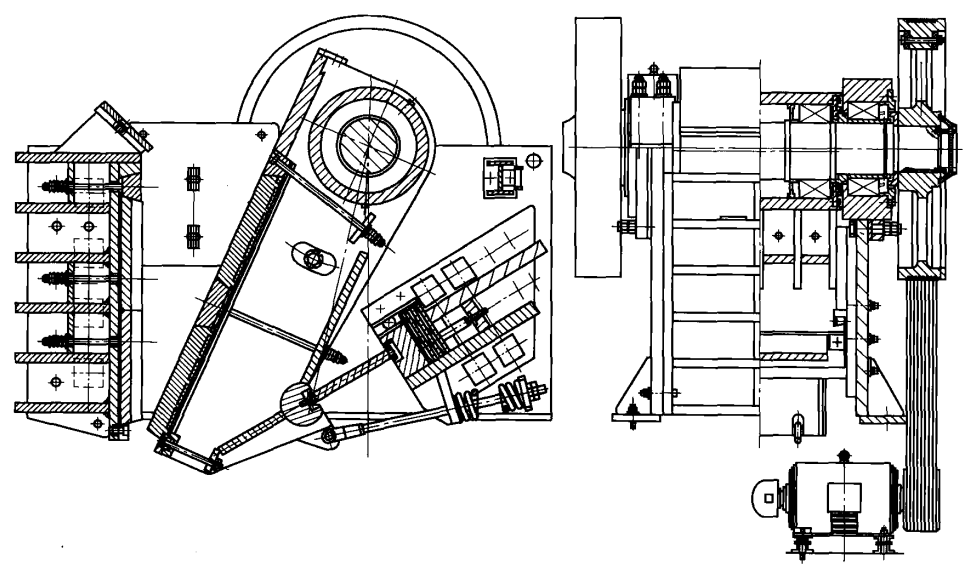

    上圖所示為PE1200×1500顎式破碎機,該機機架為組合式焊接結構,即側壁為兩塊平板、前墻是焊接的組合件。前墻板與大橫筋板焊在一起后,在兩端焊有附加壁板壁板上開有四個方形鍵與兩塊側壁板上四個方形鍵槽對準,四個方鍵將側壁與前墻組合件連接在一起,然后再用橫向螺栓把緊。后墻組合件也是用同樣法與兩側壁連接在一起組成一個長方形機架。這種機架稱為組合式機架,實際上,就是由四“大扇”連成一體這種機架便于安裝和運輸,但加工量較大,增加機重。其次是動顎,它是由鑄造圓筒(動顎頭部)以及焊在本身的各個筋板和前面與動顎齒板相貼蓋板以及下部由一根圓鋼制成的動顎上的肘座構成焊接動顎。在機架兩側壁裝有整體軸承座,它與側壁上的半圓孔相配合,軸承座下邊用螺栓把在機架側壁上。在后肘座上邊裝一個帶有三個螺栓的斜鐵,用它來消除肘座與軌槽之間的間隙,從而避免工作中產生附加的沖擊負荷。在動顎中部偏上有一個橢圓孔中間裝一根支撐兩側壁的栓,借以增強機架橫向剛性。其他部分結構從圖中便可看出,不再贅述。
    1996年受上海建設路橋機械設備有限公司(簡稱上建)之邀到該廠談出書與技術合作之事。當時廠方拿出一套PE1200×1500顎式破碎機施工圖以及計算書,讓作者幫助審查。經審閱后提出,該機機構設計極不合理,并上機求得證實。接著由我們對該機重新作機構優化設計及破碎腔設計,由廠方完成全套施工圖。這就是圖3-4所示的PE1200×500顎式破碎機。實踐證明該機性能優越,用戶十分滿意。在此基礎上,作者與上建合作開發了顎式破碎機CAD軟件。之后又于2004年4月將DOS版本升級為Windows版。上建“山寶牌”顎式破碎機銷往歐美各大洲以及東南亞各國,產品基本達到世界先進水平。

   大傳動角顎式破碎機

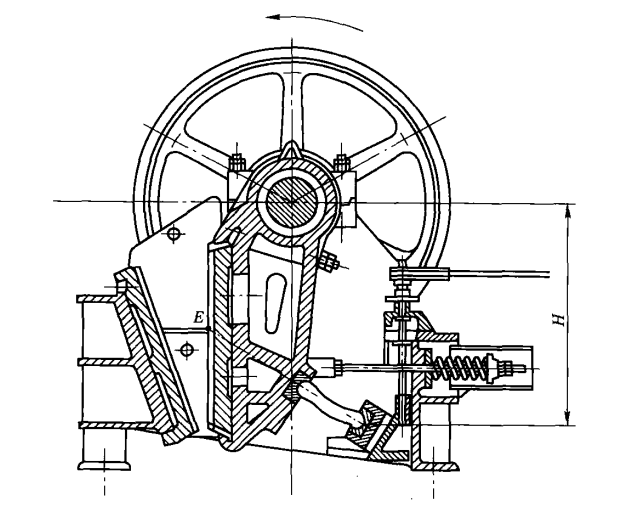

   上圖為上置式(也叫負支承)復擺顎式破碎機。國外、國內都生產了這種破碎機該機與傳統復擺破碎機比較,區別是它的傳動角大于90°,因此它的肘板是向上傾斜放置,故得名為上置式顎式破碎機。由于傳動角很大,其動顎運動特性得到改善,從而提高了生產率約20%;減少了襯板磨損;保證了產品粒度;動顎有利于咬住大塊物料;增大破碎比。
   該機的缺點是:破碎機動顎上E點為肘板延長線與襯板表面的交點。該點是動顎軌跡改變旋轉方向的界限點。E點以上,動顎運動軌跡是按逆時針方向旋轉,而E點以下動顎運動軌跡是按順時針方向旋轉。因此上置式破碎機動顎從E點到排料口這一段,有阻礙排料作用,易產生堵塞現象;由于肘板向上放置,致使破碎機高度增加,機體加大由于肘板向上放置,使軸承受力惡化,詳見后面破碎機受力分析。據分析可知,若改善軸承受力,可減少動顎齒面傾角等于零度,即垂直放置;可增加動顎懸掛高度h所示。兩種因素綜合結果是軸承受力基本沿軸承水平面剖分的垂直方向,但軸承力指向軸承端蓋,使螺栓受拉而不受剪切力。
    這種破碎機由于傳動角大于傳統破碎機傳動角55°~45°范圍,故稱為大傳動角顎式破碎機。英國帕克弗雷德里克有限公司生產大傳動角顎式破碎機,其形式與所示不一樣。國內幾年前也曾有廠家生產過250×400和400×600大傳角顎式破碎機,也稱為負支承顎式破碎機。后者在使用中發生了不少事故,目前再?zèng)]生產這種破碎機。

    傾斜式顎式破碎機

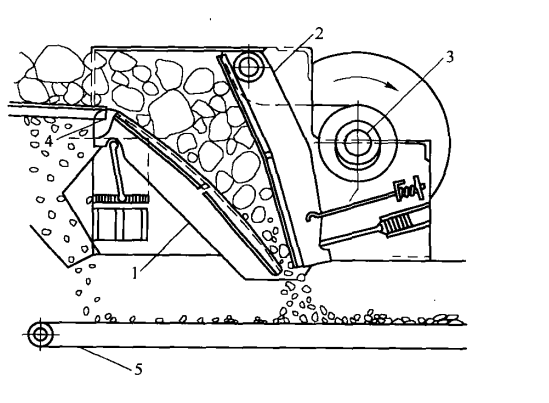

    美國鷹破碎機公司(EagleCrusherCo.)生產了傾斜顎式破碎機((tilted-jawcrusher),這種顎式破碎機結構新穎,如圖3-6所示。肘板支持在動顎頂部,而動顎通過兩側板與動顎軸承孔部分連為一體,其中裝有偏心軸。這樣,當偏心軸旋轉時驅動動顎以比較理想的軌跡運動,從而減少襯板的磨損。動顎運動作用利于裝料。
   固定顎上部懸掛在心軸上,下部由壓桿支承并由彈簧拉緊。借調整壓桿后部墊片來改變排料口大小。這種破碎機轉速較高,與同規格破碎機相比,有較高的產量和較大的破碎比。北京礦冶研究總院曾開發了這種破4一始料篩碎機最大規格為900×1200和1200×100顎式破碎機。該機最大特點是低矮,最適于井下或移動式破碎機上工作。
